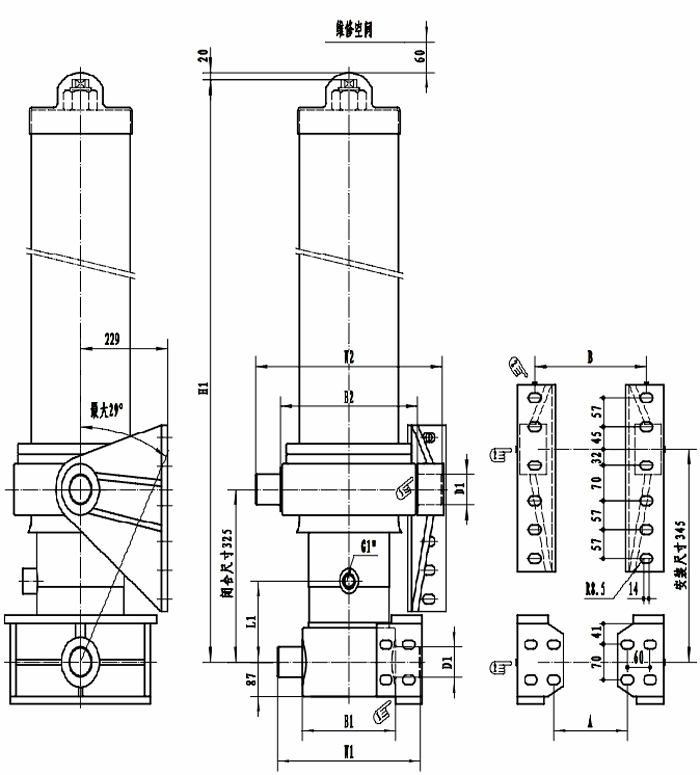

|              外缸吊耳  |                          A  |                          備注  |         |
|              B1/W1  |                          265/405  |                          215  |                          D1有 60/ L1 有160/ H1為液壓缸封閉尺寸,對(duì)照上表具體型號(hào)。 所有安裝螺栓及自鎖螺母的規(guī)格為M16。 墊圈規(guī)格為φ17× 支座與液壓缸之間的最大間隙為 鎖緊支座螺栓后,焊接定位板。  |
|              245/375  |                          195  |         ||
|              245/385  |                          195  |         ||
|              280/420  |                          230  |         ||
|              270/410  |                          220  |         ||
|              外罩吊耳  |                          B  |         ||
|              B2/W2  |                          340/470  |                          400  |         |
|              360/490  |                          420  |         ||
